Технология протяжки предварительно обжатых полиэтиленовых труб

Состояние систем жилищно-коммунального хозяйства в России вызывает серьезную обеспокоенность. По данным Министерства строительства и ЖКХ РФ, на 2024 год:

• 70% водопроводных и 65% канализационных сетей исчерпали проектный ресурс;
• Ежегодно происходит 120–150 тысяч аварий на напорных трубопроводах;
• Уровень потерь воды из-за утечек более 20% в среднем по стране.

Причины этих проблем – коррозия металла, деформация грунта и устаревшие материалы.

Традиционные методы ремонта, такие как раскопки, увеличивают сроки работ в 2–3 раза и составляют около 60–70% стоимости проекта.

Протяжка предварительно обжатых ПЭ-труб: суть технологии и этапы

Технология основана на временном механическом сжатии полиэтиленовой трубы (ПЭ 100/ПЭ 100-RC) и ее протяжки в старый трубопровод. Это позволяет восстановить диаметр трубы благодаря эластичности материала.

Этапы работ:
1. Подготовка трассы:

• Гидродинамическая и механическая очистка (например, «ершом» и «таблеткой»);
• Телеинспекция роботом с камерой для оценки состояния.

2. Сварка плети:

• Соединение отрезков ПЭ-труб в единую плеть требуемой протяженности;
• Контроль сварных швов и зачистка внешнего и внутреннего грата.

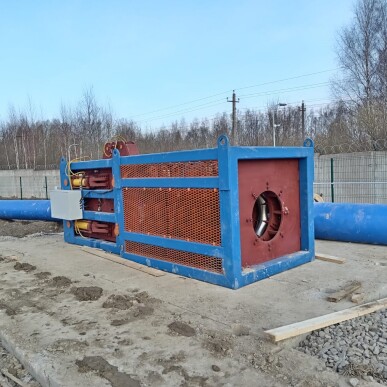

3. Радиальное обжатие:

• Пропуск трубы через формовочную машину, уменьшающую диаметр на 10–15%;
• Сохранение деформации до 72 часов.

4. Протяжка:

• Втягивание обжатой трубы лебедкой через старый трубопровод;
• Возможность преодоления поворотов до 11,25° без дополнительных операций.

5. Реверсия (восстановление диаметра):

• Подача воды под давлением (25–30 атм), возвращающей трубе исходную форму;
• Плотное прилегание к стенкам старого трубопровода.

Гидравлическая эффективность
При восстановлении трубопроводов возникает вопрос о сохранении пропускной способности. Для типового случая, когда стальная труба диаметром 159 мм заменяется на полиэтиленовую трубу диаметром 160 мм SDR17 после реверсии, внутренний диаметр уменьшается с 150 мм до 131 мм.

Однако благодаря низкой шероховатости стенок полиэтиленовой трубы, восстановленный трубопровод компенсирует потери. Удельное сопротивление остается на прежнем уровне, несмотря на уменьшение внутреннего диаметра.

Экономические преимущества
Прямая экономия:

• Сокращение объема земляных работ на 60–80% (необходимы только стартовый и приемный котлованы на участке);
• Стоимость монтажа 6 000-32 000 рублей за погонный метр, что значительно меньше, чем при использовании открытого способа.

Косвенные выгоды:

• Срок службы восстановленных систем водоснабжения и водоотведения составляет не менее 100 лет в соответствии с ГОСТ Р 70628.2-2023, а для сетей газоснабжения — не менее 50 лет в соответствии с ГОСТ Р 58121.2-2018;
• Экономия на электроэнергии насосов: от 1,2 до 2,5 евро на метр восстановленной трубы в год (данные TEPPFA);
• Отказ от катодной защиты стальных труб;
• Минимизация социальных издержек: в Москве простои из-за ремонтов оцениваются в 4–7 миллиардов рублей в год (ЦСР, 2024).

Технология протяжки предварительно обжатых ПЭ-труб отвечает трем стратегическим задачам модернизации трубопроводной инфраструктуры Российской Федерации:

• Повышение экономической эффективности за счет сокращения объемов земляных работ;
• Долговечность с прогнозом службы 100 лет;
• Импортозамещение с локализацией оборудования в России.

К 2025 году технология была успешно применена в Санкт-Петербурге, Кронштадте, Всеволожске и великом Новгороде.
